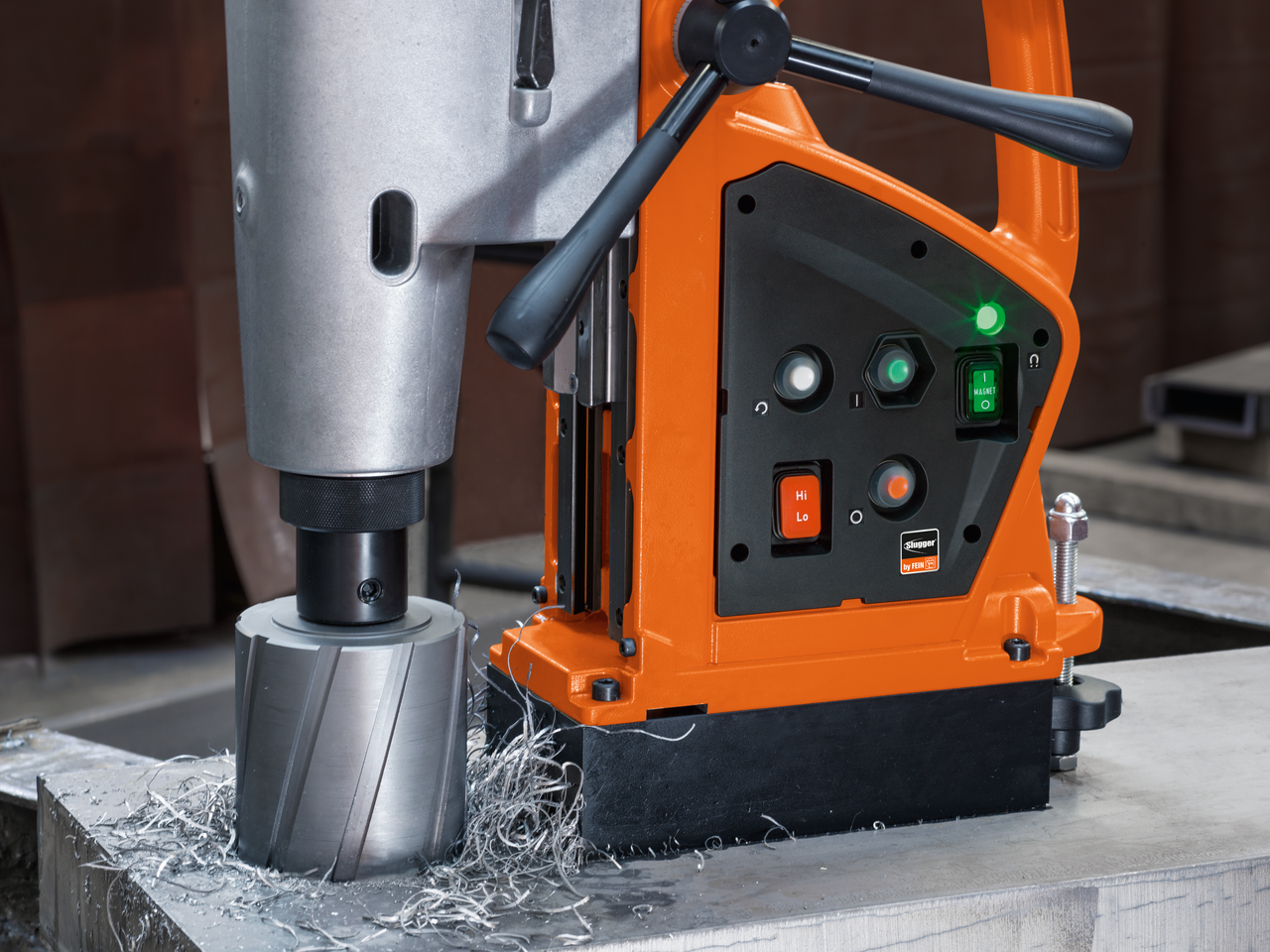

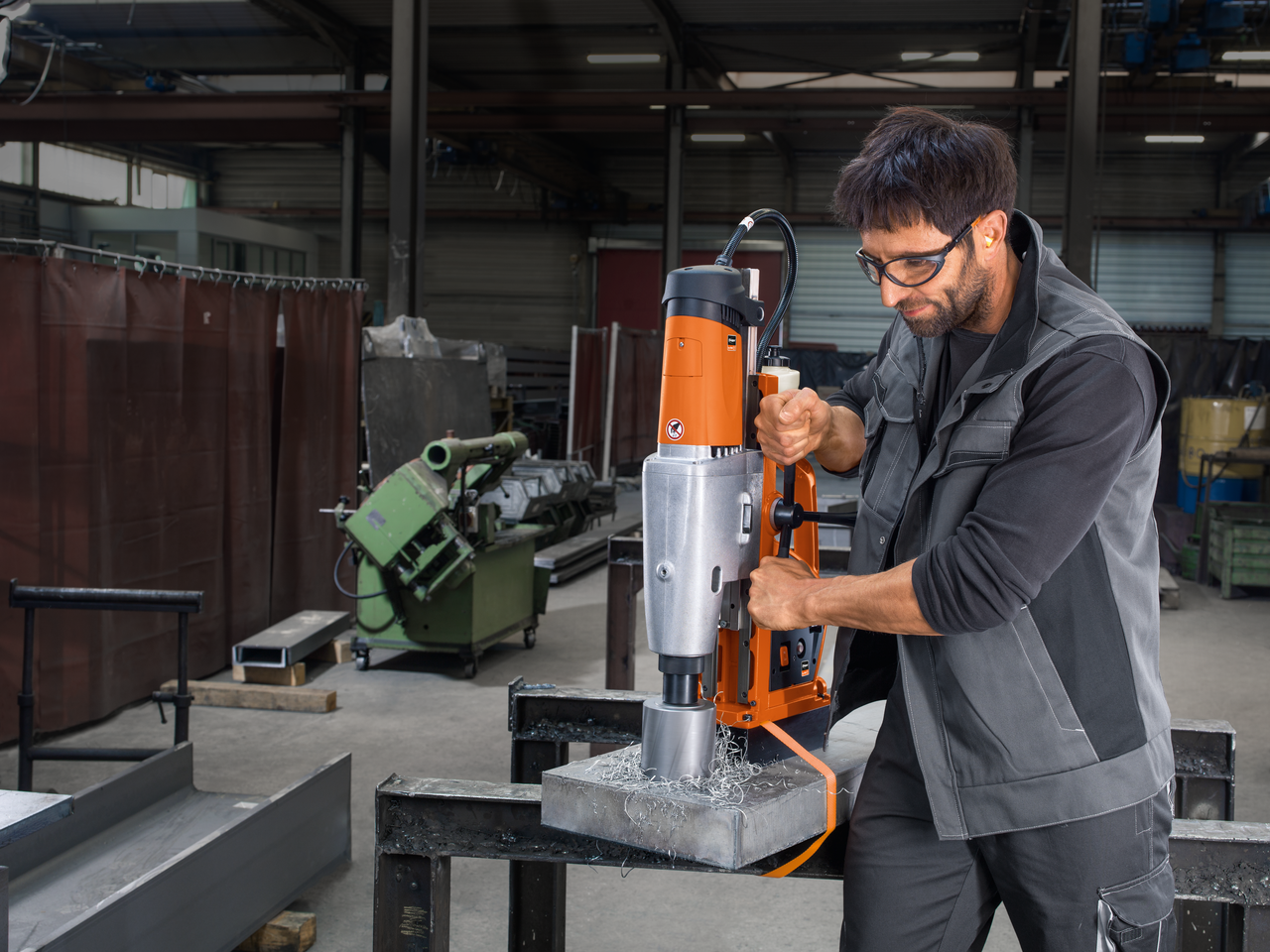

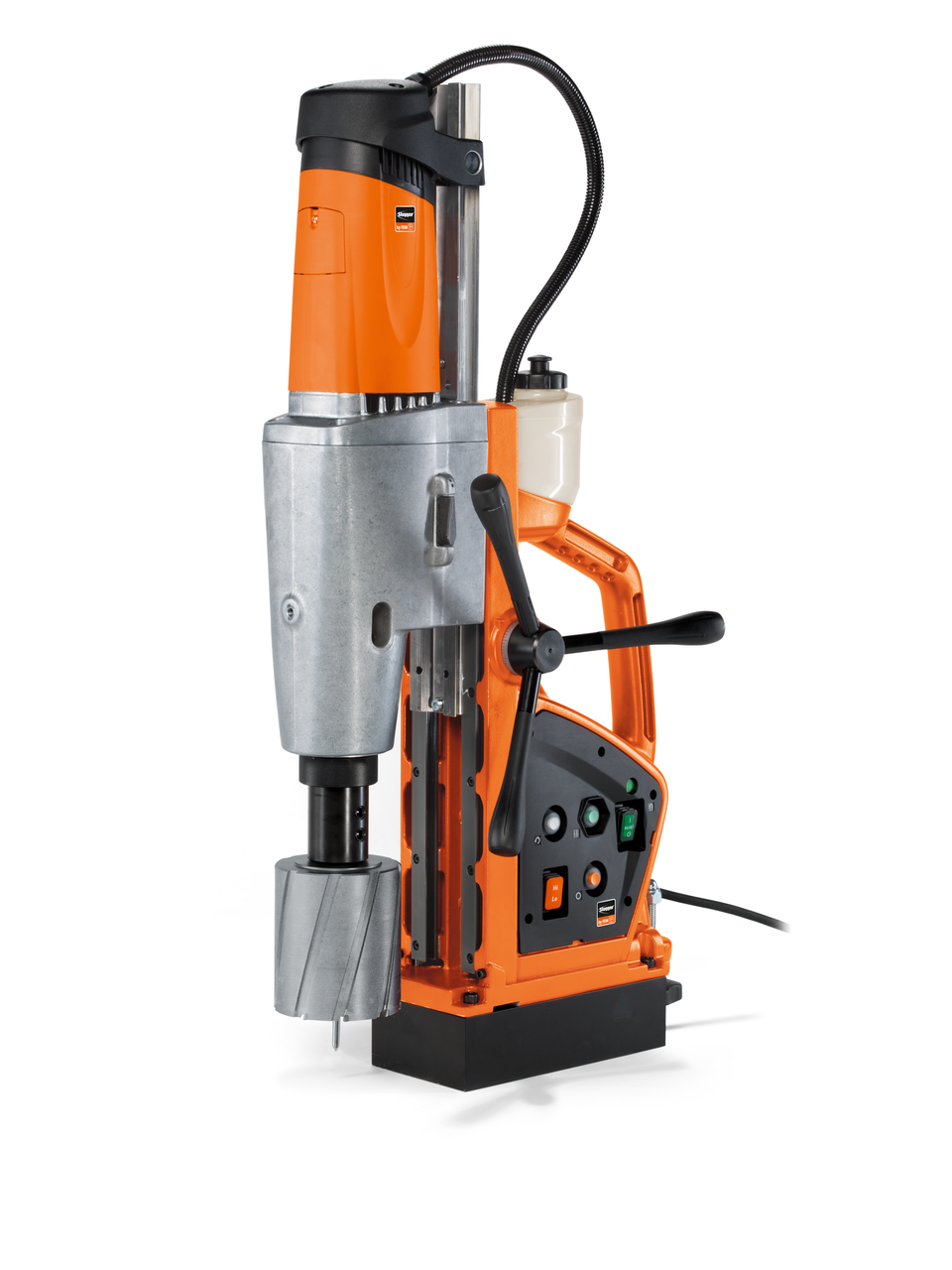

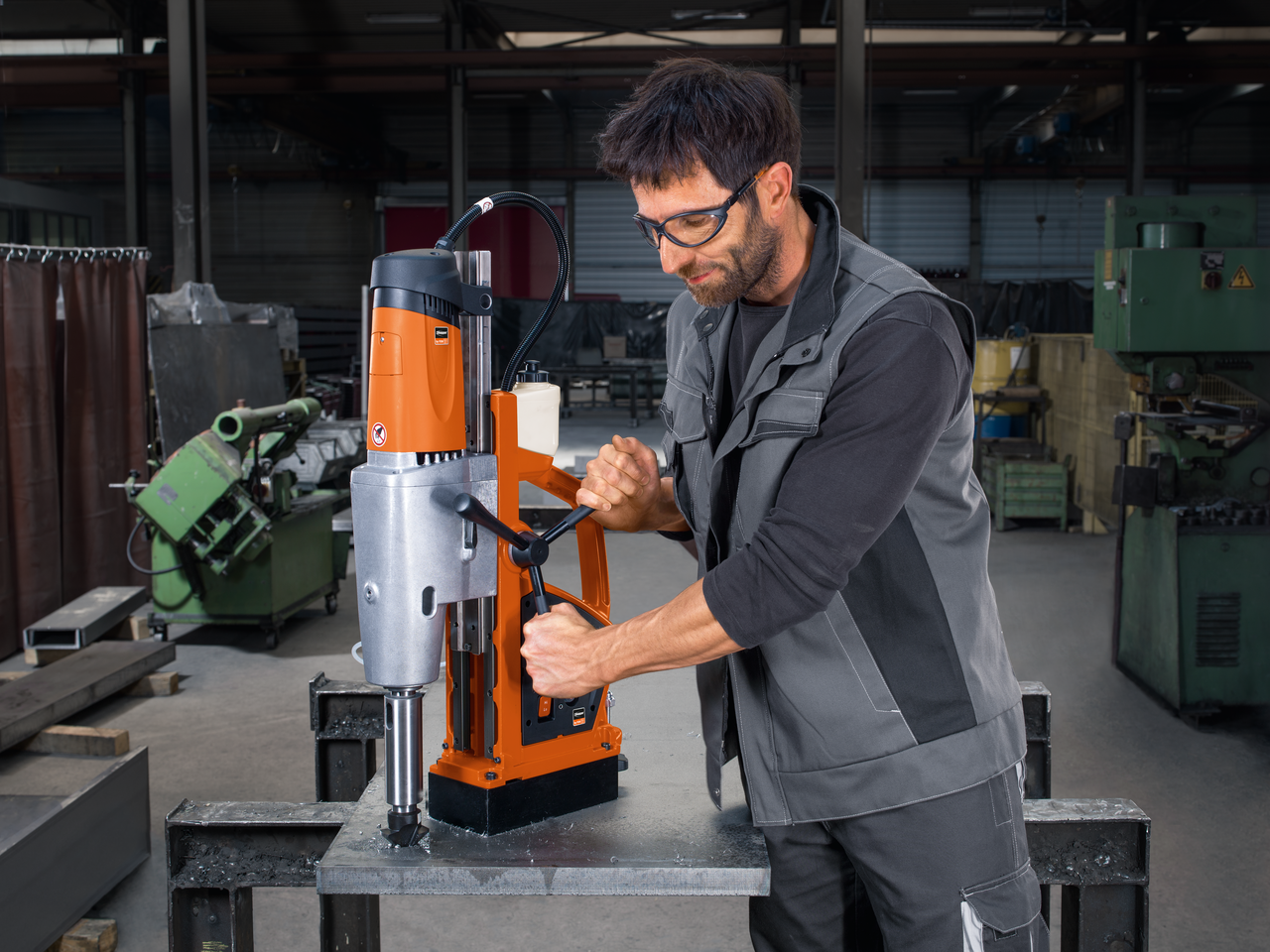

JMU 404 M
Unité de perçage magnétique universelle jusqu’à 4-5/16 [110] in[mm]
JMU 404 M
Unité de perçage magnétique universelle jusqu’à 4-5/16 [110] in[mm]
Unité de perçage magnétique universelle 4 vitesses ultra-puissante et à course élevée, avec rotation droite/gauche, porte-outil CM 4 et une fonctionnalité maximale pour les travaux de perçage les plus difficiles en atelier.
Référence: 7 270 60 61 09 0
Avantages
- Moteur HIGH POWER FEIN 1 700 W à couple élevé pour les perçages difficiles.
- Pour une utilisation dans des conditions difficiles grâce à la qualité exceptionnelle de la finition et à la gaine de protection articulée du cordon moteur.
- Machine à levage total très élevé pour tous les travaux de perçage, comme le perçage par carottage, le perçage au foret hélicoïdal, le taraudage, le chanfreinage et l’alésage.
- Réducteur 4 vitesses mécanique.
- Effort magnétique élevé.
- Support de couple pour une grande stabilité.
- Capteur de basculement.
- Accouplement à glissement dynamométrique.
- L'affichage confortable de la force de maintien magnétique aide à mettre en place la machine en toute sécurité.
- Réduction de la vitesse.
- Rotation droite/gauche.
- Porte-outil CM 4.
- Le réservoir pour lubrifiant intégré offre une durée de vie plus longue des fraises à carotter.
- Disjoncteur différentiel.
Descriptif technique
Caractéristiques techniques
Puissance absorbée
1,700 W
Puissance utile
850 W
Vitesse en charge 1ère vitesse
60 / 120 min⁻¹
Vitesse en charge 2e vitesse
90 / 170 min⁻¹
Vitesse en charge 3e vitesse
150 / 300 min⁻¹
Vitesse en charge 4e vitesse
230 / 430 min⁻¹
Vitesse de rotation à vide 1ère vitesse
100 / 190 min⁻¹
Vitesse de rotation à vide 2e vitesse
160 / 290 min⁻¹
Vitesse de rotation à vide 3e vitesse
270 / 500 min⁻¹
Vitesse de rotation à vide 4e vitesse
420 / 750 min⁻¹
Porte-outil
CM 4
Ø max. de la fraise carbure
4 [101] in[mm]
Ø max. de la fraise HSS
3 [75] in[mm]
Profondeur de perçage max. de la fraise
4 [101] in[mm]
Foret hélicoïdal Ø max.
1-3/8 [35] in[mm]
Taraudage
1-7/16 in [M 36]
Ø max. pour le chanfreinage
2-3/8 [60] in[mm]
Ø max. d'alésage
1-3/8 [35] in[mm]
Emmanchement
Weldon 32
Course
11 [280] in[mm]
Course de levage totale
15-3/4 [400] in[mm]
Effort magnétique
5171 [23,000] lbs[N]
Câble avec fiche
13.1 [4] ft[m]
Poids selon EPTA
79.37 [36.00] lbs[kg]
Valeurs des vibrations et des émissions sonores
Niveau sonore LpA
86,0 dB
Incertitude de la valeur de mesure KpA
5 dB
Niveau de puissance acoustique LWA
97,0 dB
Incertitude de la valeur de mesure KWA
5 dB
Valeur de crête sonore LpCpeak
98,5 dB
Incertitude de la valeur de mesure KpCpeak
5 dB
Valeur de vibration 1 αhv 3 voies
ah,D = 1,4 m/s²
Incertitude de la valeur de mesure Kα
1,5 m/s²
Documentation

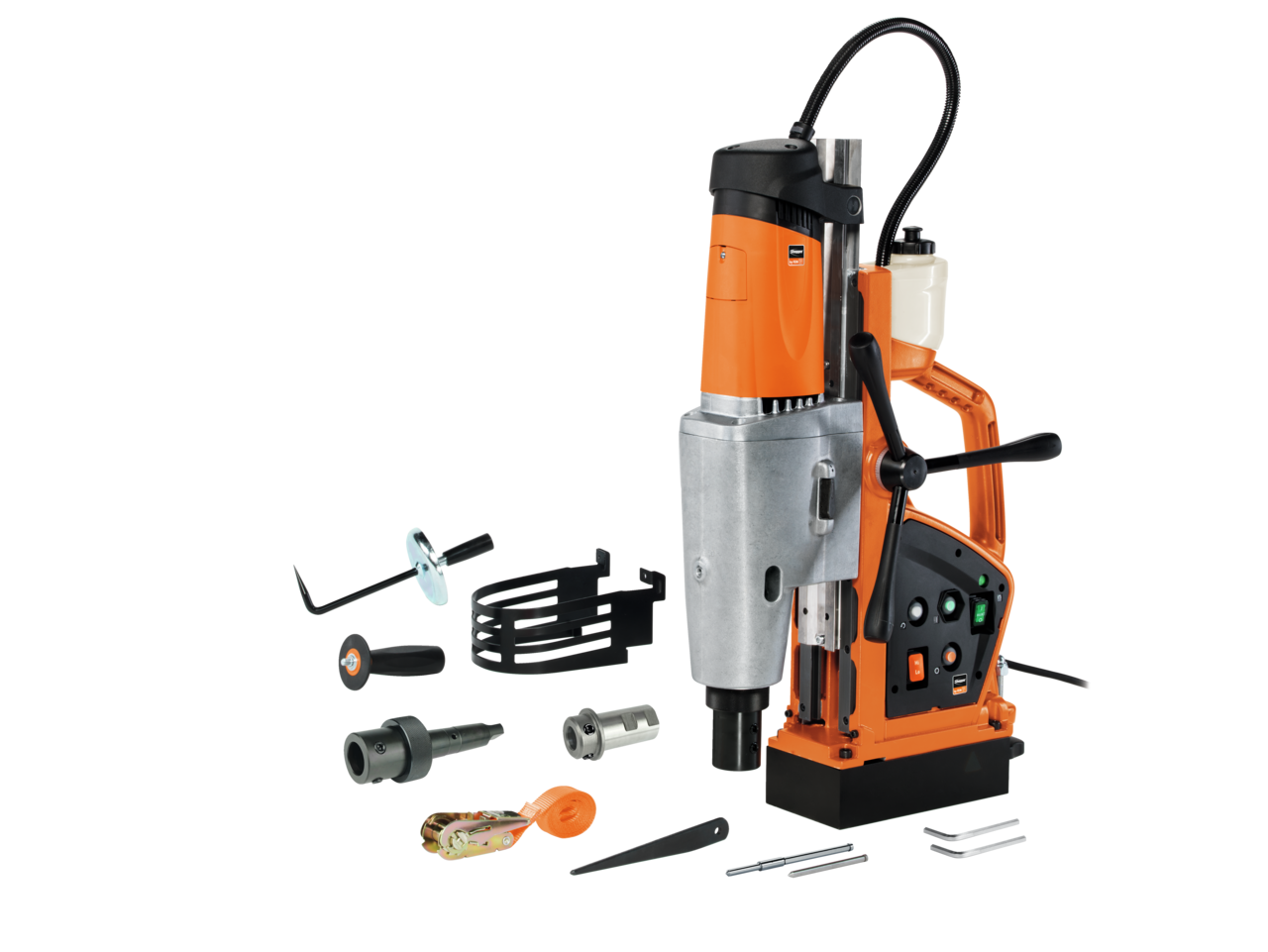

Compris dans le prix
- 1 adaptateur Weldon 32
- 1 adaptateur avec porte-outil Weldon 1-1/4 et sortie Weldon 3/4"
- 1 réservoir pour lubrifiant
- 1 sangle d’amarrage à cliquet
- 1 crochet à copeaux
- 2 éjecteurs Ø 6,35 x 125 mm et Ø 7,98 x 184 mm
- 1 grille de protection contre les copeaux
- 1 chasse-cône
- 2 clés Allen 5 et 6 mm
- 1 poignée
- 1 coffret
Applications
Equipement
- Affichage de l'effort magnétique
- Rotation droite/gauche
- Vitesse de rotation réglable
- Débrayage par accouplement à glissement
- Capteur de basculement
